## Bilgisayar Çiplerinde Devrim: Nanometrelerin Ötesine Geçildi
Bilim insanları, ilk kez transistörleri 1 nanometrenin altında boyutlarda üretebilen bilgisayar çipleri geliştirdi. Bu başarıyı mümkün kılan yeni “NanoStack” mimarisi sayesinde, gelecekte transistörlerin boyutu 0,1 nm’ye kadar düşürülebilir hale gelebileceği belirtildi.
Bu yeni 0,7 nm transistörler, süper bilgisayarlarda, yapay zeka sistemlerinde ve gelişmiş grafik işlem birimlerinde (GPU) kullanılanlardan önemli ölçüde daha küçük boyutlara sahip. Transistörlerin boyutu doğrudan bir ölçüm olmasa da, genel yetenekleri hakkında fikir veriyor.
Temel olarak, transistörler ne kadar küçükse ve destekleyici bileşenler de aynı oranda küçülürse, bir çipe o kadar çok şey sığdırılabilir. Örneğin, tipik bir 2 nm tasarımında yaklaşık 50 milyar transistör, insan parmağının tırnağı büyüklüğünde bir alana sığdırılabilir.

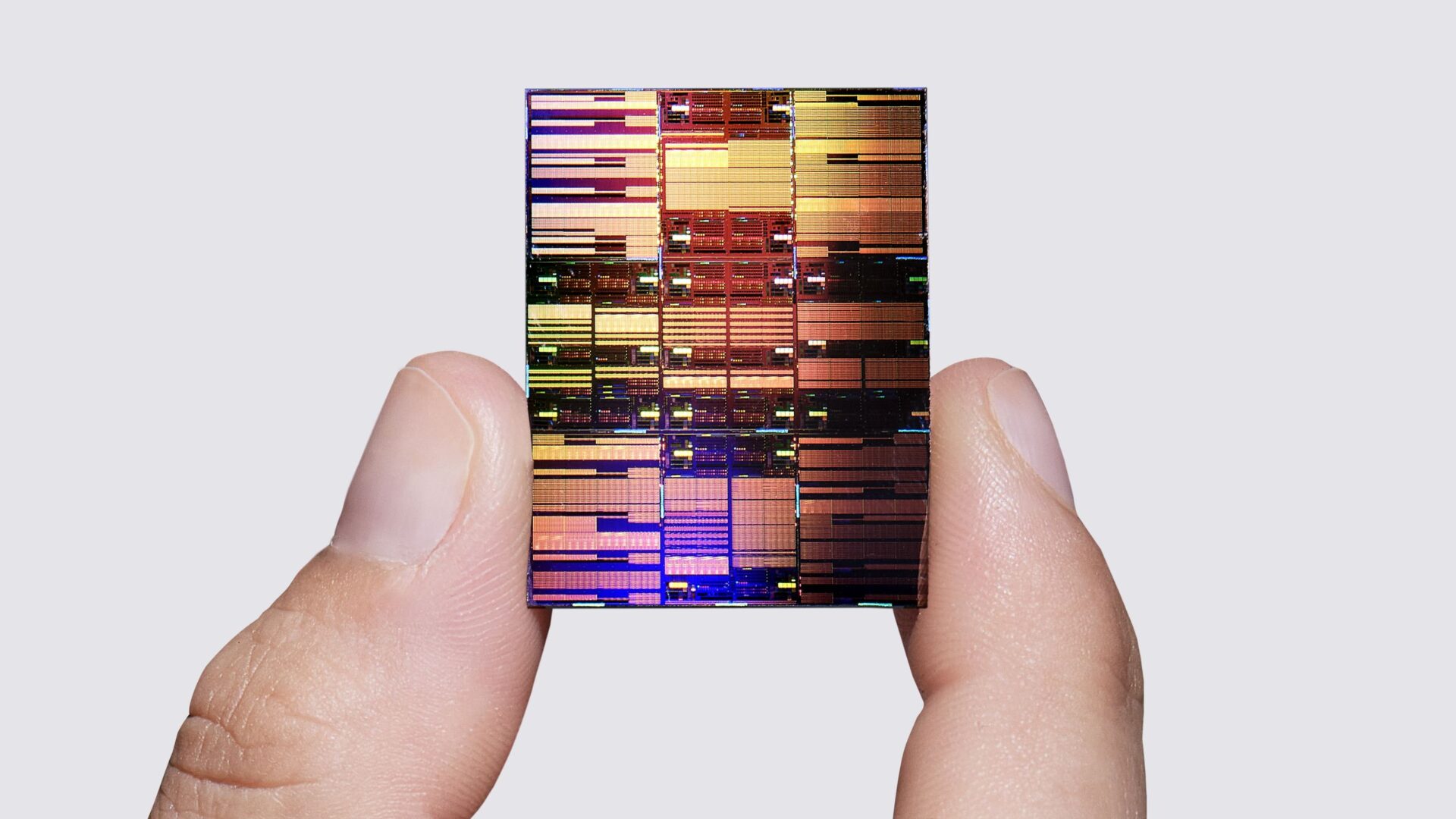

Bu yeni çiplerdeki transistörler o kadar küçüktür ki, nanometre cinsinden değil, atomların bile ölçüldüğü angstrom birimiyle ifade edilir. İlk olarak üretilecek bu çiplerde, yaklaşık 7 angstrom (0,7 nanometre veya glikoz molekülünün genişliği) boyutunda transistörler kullanılacak.
Bu boyutta, neredeyse 100 milyar transistör, bir parmak tırnağı büyüklüğündeki alana sığdırılabilir; bu da mevcut 2 nm platformdakinden yaklaşık iki kat daha fazla.
## Yığınlama ve Dizme

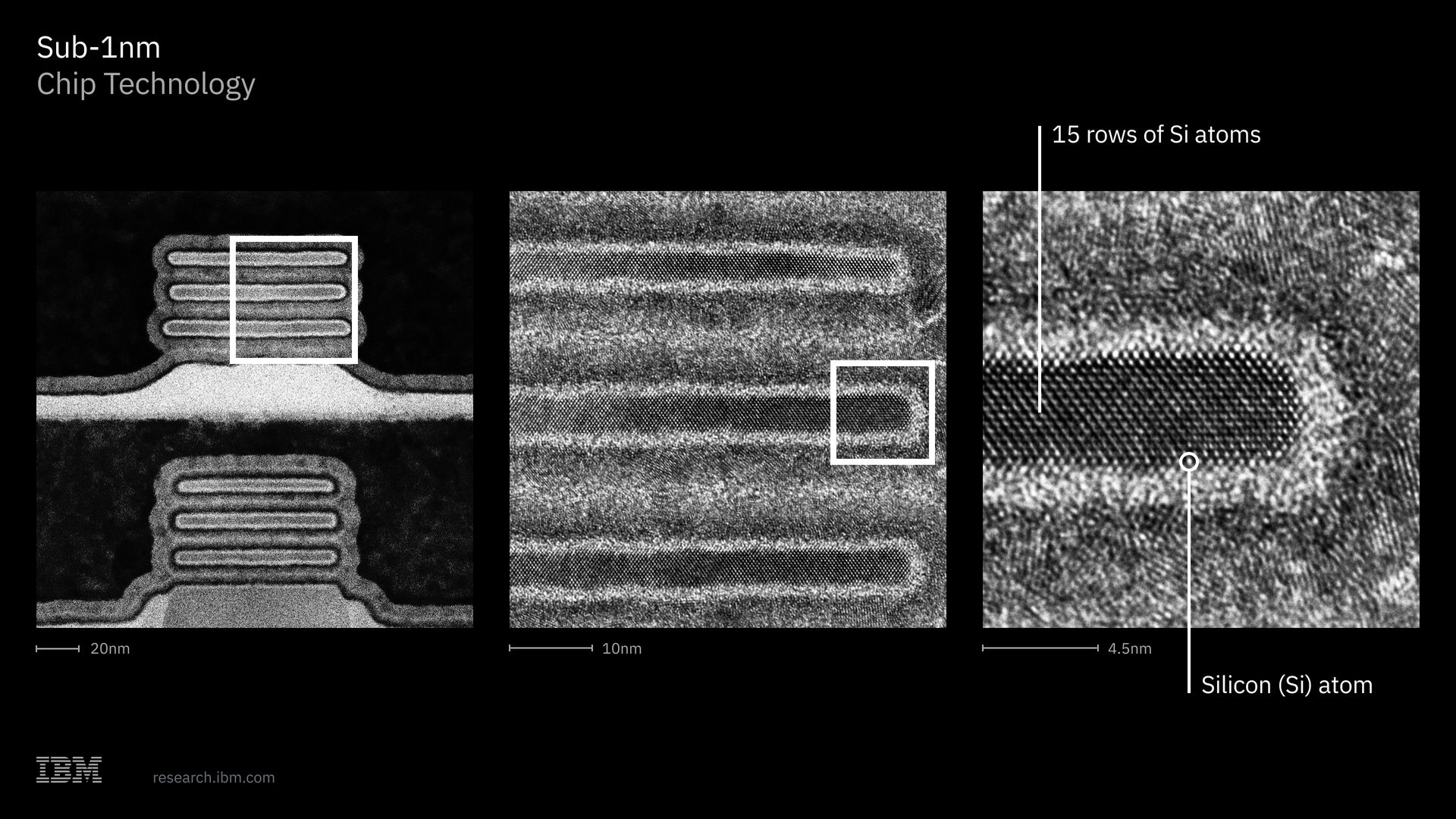

Bu başarı, bilim insanlarının “nanostacking” olarak adlandırdığı yeni bir teknikle elde edildi. Bu teknik, önceki nesil 2 nm bilgisayar çiplerinin üretiminde kullanılan nanosantrayları dikey olarak yığmayı mümkün kılıyor.
Geleneksel devrelerde kullanılan CMOS teknolojisi, üretim sırasında çok yüksek sıcaklıklar gerektirir. Transistörler küçüldükçe, “yüksüzleme” (elektronların veya boşlukların immobil hale gelmesi) ve “geçiş kaçakları” gibi sorunlarla da karşılaşılır.
Bu sorunlar, transistör boyutunun 2 nm’nin altında tutulmasını zorlaştırmış ve bilgisayar çiplerinin performansını ve verimliliğini artırma çabalarını engellemiştir. IBM’in üç boyutlu yığımlı mimarisi ise bu sorunların bir kısmını hafifletmeyi amaçlıyor.
“NanoStack, nanosantrayların birbirlerinin üzerine yığılmasıdır. Ancak bu, basit bir litografi ve kazıma işlemiyle yapılmaz,” diyen IBM Semiconductors Global R&D ve Albany Operasyonları Başkan Yardımcısı Huiming, “Burada cihazı aslında yığmamız gerekiyor. Yığmanın yanı sıra diziyoruz. Dikey yönde yığıyoruz, böylece her transistörün ön yüzü ve arka yüzü bağımsız olarak kontak yapılabiliniyor. Bu transistörlerin yığılması, geliştirdiğimiz önemli bir yenilik olan tek dielektrik bağlama ile yapılıyor.”
IBM temsilcileri, yeni teknolojinin 2 nm platforma göre %50 daha yüksek performans ve %70 daha düşük enerji tüketimi sağladığını ve sonunda bu teknolojinin yerini alacağını belirtiler.
Bu araştırmanın, bilgisayar endüstrisi için derin etkilere sahip olabileceği, özellikle yapay zeka (AI) ve diğer sektörlerde devrim yaratabileceği vurgulandı.
Hemen fark edilecek bir teknolojik fayda ise, çeşitli uygulamalarda kullanılan statik rastgele erişimli bellek (SRAM) çiplerinin iyileştirilmesi olabilir. SRAM, CPU önbelleği, ağ ve ayrıca kalp pili gibi cihazlarda da kullanılır.
SRAM, işlem çekirdeklerine yakın olduğu için veri transfer hızını artırır ve sistemlerdeki darboğazları azaltır. IBM temsilcileri, yeni platformun SRAM belleğinin ölçeklenebilirliğinde %40 iyileşme sağladığını ve bu durumun yapay zeka iş akışlarında daha yüksek bant genişliği ve verimlilik sağlayacağını belirtiler.
## Bilgisayarın Geleceği
“Aslında, yarı iletken üretiminin neredeyse sihir gibi olduğu bir alana girdik,” diyen Huiming, tasarım sürecini anlatırken. “Burada inşa ettiğimiz yapıyı düşünün. Katmanları atom atom diziyoruz.”
IBM temsilcileri, nanostacking yaklaşımının küçük bir iyileştirme değil, nesiller arası bir değişim olduğunu ve bu sayede çiplerin 0,7 nm transistörlerden başlayarak tek angstrom’a (0,1 nm) kadar ölçeklenebileceğini vurguladılar.
Transistör boyutlarının küçültülmesi, daha güçlü işlemler için olanak sağlayacak ve aynı zamanda yığımlı ve dizilmiş tasarım sayesinde enerji gereksinimlerini önemli ölçüde azaltacaktır. Huiming, herkesin performans istediğini ancak kimsenin de bunun için yüksek elektrik faturasını ödemek istemediğini belirtti.
“Bu, günümüzün en yaygın platformu olan nanosantrayın yerini alacak. Bu, CPU veya GPU olabilir,” dedi. “Ve bu geçişin yaklaşık 7 angstrom civarında gerçekleşeceğini düşünüyoruz. Yani bir on yıl içinde, bu da icat ettiğimiz bir sonraki büyük teknolojik sıçrama olacak.”
Tarihsel Bağlam:
Bu gelişmeler, aslında Anadolu’da yüzyıllardır süregelen bir geleneğin modern yansımasıdır: el sanatları ve metal işçiliği. Geçmişte, ustalar titizlikle çalışarak küçük detaylara dikkat ederek eşsiz eserler ortaya çıkarırlardı. Günümüzde de bilim insanları, atomik düzeyde hassasiyetle çalışarak bilgisayar çiplerinin sınırlarını zorluyorlar. Bu iki farklı alan, aynı prensiplere dayanıyor: sabır, titizlik ve mükemmelliğe ulaşma çabası.
İlgili Haberler:
[Buraya ilgili haberlerin linkleri eklenebilir]
Sonuç:
Bu araştırmanın sonuçları, sadece bilgisayar çiplerinin performansını artırmakla kalmayacak, aynı zamanda yüksek güçlü hesaplamaların neden olduğu termal etkileri de azaltma potansiyeline sahip. Bu yenilikler ayrıca, kuantum bilgisayarların daha etkin bir şekilde çalışmasını sağlayarak bu teknolojinin gelişimini hızlandırabilir.
“Kuantum bilgisayarlarda çok sayıda klasik işlem birimi kullanmamız gerekiyor,” diyen IBM’nin araştırma direktörü, “Çözücüler ve hızlandırıcılar geliştirmemiz gerekiyor. Şu anda 2 nm platformu kullanarak bu tür klasik sistemler üzerinde çalışıyoruz. Platformu sürekli olarak geliştirerek daha verimli ve güçlü çipler kullanarak, klasik hesaplama yeteneklerimizi artırabiliriz.”
Kaynak: Live Science
