Yapay Zeka Uygulamalarının Gerektirdiği Yüksek Donanım İhtiyaçları İçin Yeni Çözüm: 3 Boyutlu Silikon Çip
Yapay zeka (AI) uygulamalarının yüksek donanım gereksinimleri, yarı iletkenlerin fiziksel ve yapısal sınırlarını zorlamaktadır. Ancak araştırmacılar, bu soruna çözüm olarak önerilen üç boyutlu bir silikon çip geliştirmişlerdir.
27 Mayıs’ta yayınlanan yeni bir çalışmada, Nature dergisinde, bilim insanları silikon devrelerini birden fazla katmanda üst üste yerleştirerek, performansı etkilemeden daha fazla işlem gücünü bir çipe sığdırmanın bir yolunu bulmuşlardır.
Çipleri dikey olarak üst üste yerleştirmek, yani 3 boyutlu entegrasyon, silikon devrelerinin tek bir yüzey üzerinde yayıldığı geleneksel 2 boyutlu çiplerden daha verimlidir. Bunun nedeni, üst üste yerleştirmenin veri aktarım mesafesini kısaltması ve veri iletimi için gereken gücü azaltmasıdır.
Araştırmacıların geliştirdiği 3 boyutlu çip, mevcut çip mimarilerindeki zorlukların üstesinden gelmek için çok ince silikon membranlar ve düşük sıcaklıkta üretim teknikleri kullanmaktadır. Bu yaklaşım, aynı zamanda daha sürdürülebilir bir çözüm sunmaktadır.
“Yöntemimiz sadece uygulaması daha kolay ve maliyeti daha düşüktür, aynı zamanda silikon plakaları üst üste yerleştirmek için önceki yaklaşımlara göre çeşitli avantajlar sunmaktadır,” ifadesinde bulunan University of Illinois Urbana-Champaign’daki malzeme bilimi ve mühendislik profesörü ve çalışmanın ilk yazarı Qing Cao, bu yeni teknolojinin potansiyelini vurgulamaktadır.
Bu gelişme, aynı zamanda antik Mısır’daki piramitlerin inşası gibi büyük ölçekli projelerde karşılaşılan lojistik zorluklara da ışık tutmaktadır. Piramitlerin taşlarının uzak mesafelerden getirilmesi ve hassas bir şekilde yerleştirilmesi, o dönemin mühendislerinin karmaşık planlama ve koordinasyon becerilerini göstermektedir. Benzer şekilde, bu yeni 3 boyutlu çip teknolojisi de, yapay zeka uygulamalarının giderek artan taleplerini karşılamak için benzer bir hassasiyet ve yenilik gerektirmektedir.
Elektronik Sektöründe Yeni Bir Dönem: Dikey Entegrasyon ile Moore Yasası’na Devam
1960’lardan beri, elektronik cihazların daha karmaşık uygulamaları yerine getirebilmesi için transistörlerin küçültülmesi ve tek bir çipe daha fazla sayıda yerleştirilmesi üzerine odaklanılmıştır. Ancak, Cao’nun belirttiği gibi, her birkaç yılda bir transistör sayısını ikiye katlama prensibi olan Moore Yasası‘nın uygulanabilirliği giderek azalmaktadır.
“Transistörlerin gerçek boyutlarına baktığımızda, özellikle temaslı kapı aralığı açısından küçülmediklerini görüyoruz,” diye belirtti Cao. Kapı aralığı, bir transistörün kapısının genişliği ile bir sonraki transistörden ayrılması gereken alanın toplamını ifade eder.
Dünyanın en büyüleyici keşifleri doğrudan e-posta kutunuza gelsin.
“Bu durumun temel nedeni, silikonun içsel malzeme özellikleri ve kuantum mekaniğinin temel prensleriyle sınırlanmamızdır. Mikroişlemcilerimizin işlem gücünü artırmaya devam etmek istiyorsak, sadece daha fazla cihazı tek bir yüzeye sıkıştırmanın ötesine geçmek zorundayız.”
Araştırmacılar, mühendislerin Moore Yasası’na uygun çalışmaya devam etmelerini sağlamanın en iyi yolunun, birden fazla katmanda dikey entegrasyon olduğunu düşünüyorlar. Bu yaklaşım, bir çip üzerindeki daha fazla transistör için yer açmaktadır.
“Günümüzde, tek bir bilgi bitini depolamak için altı adet mikroelektronik cihaz olan transistöre ihtiyaç vardır,” diye açıkladı Cao. Bu durum, tıpkı yoğun nüfuslu bir şehirde olduğu gibi, aşırı kalabalık sorununu çözmenin tek yolunun yukarı doğru inşa etmek olduğunu göstermektedir. “Aynı işlevselliği elde ederken, fiziksel alan küçültülür ve katmanlar arasındaki iletişim daha hızlı ve verimli hale gelir.”
Bu gelişmeler, antik Mısır piramitlerinin inşası sırasında karşılaşılan lojistik zorluklara benzer bir durumu yansıtmaktadır. Piramitlerin devasa taş bloklarının yerleştirilmesi ve üst üste konulması için karmaşık mühendislik çözümleri bulunurken, günümüzde de elektronik cihazların küçültülmesinin sınırlarına ulaşılması, farklı yaklaşımların denenmesini gerektirmektedir.
Yeni Nesil Yonga Üretiminde Sıcaklık Sınırları Aşıldı
Bilim insanı Gordon Moore, Moore Yasası’nı temsil eden bir grafik ile birlikte.
Katmanlı üretim teknikleri yeni değildir; ancak dikey entegrasyon – katmanların doğrudan üst üste inşa edilmesi – termal yoğunluğun artmasına neden olabilir. Araştırmacılar, yüksek kaliteli silikon çiplerin üretimi için 1.832 Fahrenheit (1.000 Santigrat derece) sıcaklıklara ihtiyaç duyulduğunu belirtiyor.
Ancak, ilk katman tamamlandıktan sonra, daha fazla katmanı bağlamak için kullanılan metal bağlantılar, bu yüksek sıcaklıklar nedeniyle zarar görebilir. Cao’nun açıklamasına göre, “termal bütçe” – yani bozulmanın başlamadan önce dayanabileceği maksimum ısı miktarı – ek katmanlar için 752 Fahrenheit (400 Santigrat derece) ile sınırlıdır. Bu durum performans ve güvenilirlik sorunlarına yol açabilir. Örneğin, Mısır’da bulunan antik piramitlerin iç yapısında da benzer termal problemler yaşanmış olabilir; çünkü bazı odaların duvarlarında sıva çatlakları ve yapısal zayıflıklar gözlemlenmiştir, bu da yüksek sıcaklıkların ve nemin etkileriyle açıklanabilir.
Üç boyutlu (3D) silikon çipler üretilirken, üreticiler bu sorunu aşmak için üst katmanlarda tek kristalli silikona alternatif malzemeler kullanmaya çalışmıştır. Bu malzemeler arasında amorf ve nanokristal metal oksitler, karbon nanotüpleri ve çok kristalli silikon bulunmaktadır; ancak bilim insanları, bu malzemelerin de performans ve güvenilirlik sorunlarına yol açabileceğini belirtmektedir.
Bu zorluğun üstesinden gelmek için Cao ve ekibi, “monolitik entegrasyon” adı verilen bir yaklaşım benimsemiştir. Bu süreçte, tüm çip bileşenleri tek bir substrat üzerinde üretilir; bu da ayrı olarak yapılan parçaların daha sonra birleştirilmesi işlemine kıyasla önemli avantajlar sunar.
Her bir çiplerin üretiminde, araştırmacılar ultra ince silikon nanoyüzeyler oluşturmuş ve bunları, alt katmanı içeren bir substrat üzerine, özel bir laminasyon makinesi kullanarak aktarmıştır.
Silisyum Transistörlerin Üç Boyutlu Entegrasyonu: Yeni Nesil Çiplerin Kapısı mı?
ABD’li araştırmacılar, silisyum transistörlerin üç boyutlu entegrasyonu için çığır açan bir yöntem geliştirmişlerdir. Bu yeni teknik, geleneksel yöntemlere göre çok daha düşük sıcaklıklar kullanarak güçlü bağlar oluşturmayı mümkün kılıyor. Araştırmacılara göre, bu işlemde kullanılan maksimum sıcaklık sadece 200 santigrat derece (392 Fahrenheit), bu da normalde gereken ısıdan beş kat daha düşük bir değerdir. Ayrıca, aktarılan membranların kalınlığı da sadece 10 nanometre veya daha az olup, bu yaklaşık bir proteinin boyutu kadardır. Bu durum, tipik bir silikon tabakanın kalınlığından (500 ila 700 mikrometre) önemli ölçüde farklıdır. Cao’nun belirttiğine göre, bu ince membranlar mekanik olarak esnektir ve alttaki yüzeye uyum sağlayabilir.

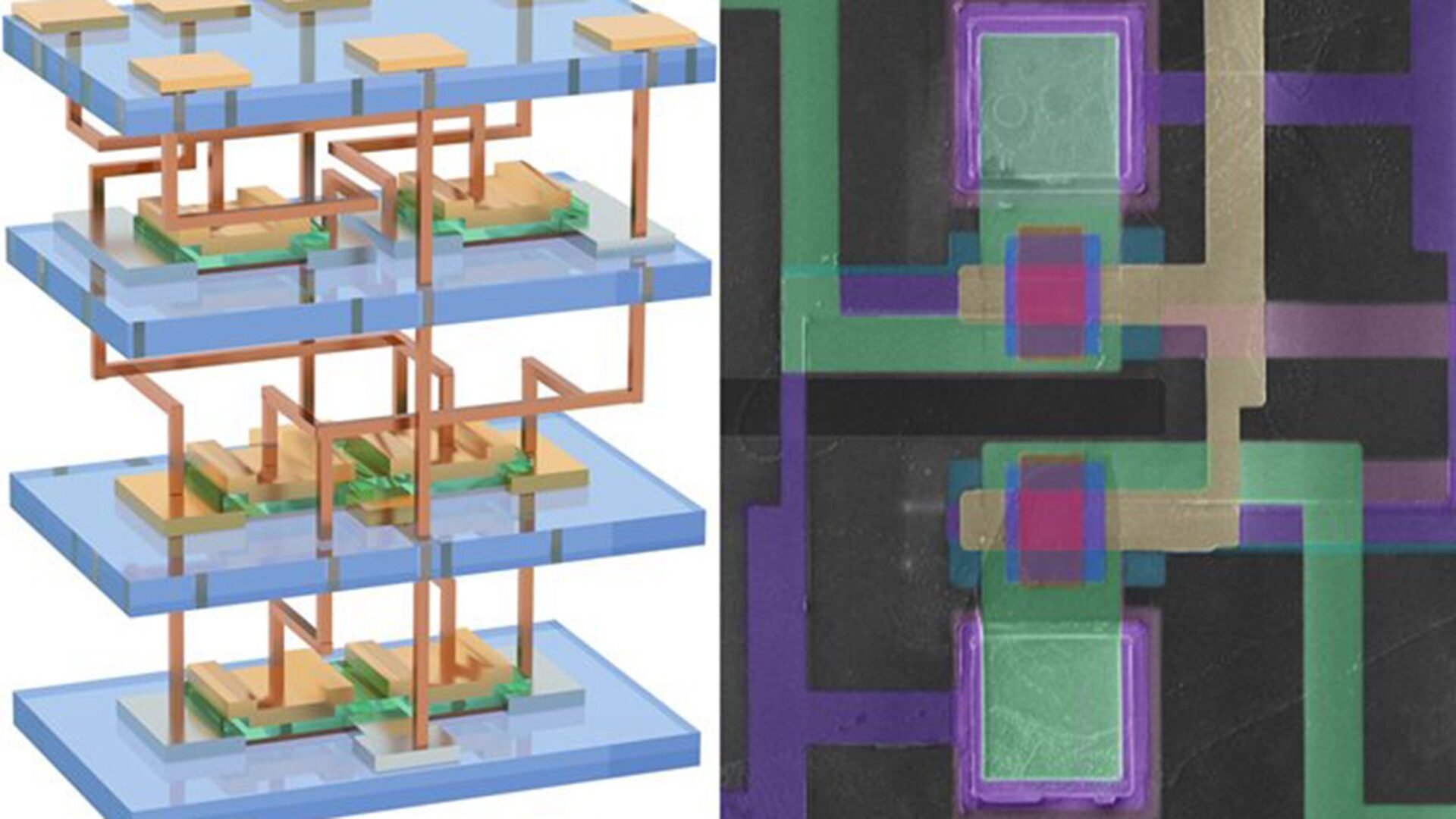

Bu sürecin sonucu, her biri 625 transistöre sahip üç katmandan oluşan bir 3 boyutlu çip ortaya çıkmıştır. Bu sayı, piyasadaki mevcut çiplerde bulunan milyarlarca transistöre kıyasla oldukça düşük olsa da, araştırmacılar teknolojilerinin enerji verimliliği açısından avantajlar sunduğuna inanmaktadır. Çipin içinden geçen elektrik akımı, alternatif malzemelerden üretilen tek katmanlı çiplerin en az üç ila dört kat daha fazla olduğu kanıtlanmıştır.
Bu 3 boyutlu silisyum çipinin laboratuvardan ticari uygulamalara geçiş yapıp yapamayacağı büyük bir sorudur. Araştırma, üç katmandan oluşan bir çipin potansiyelini gösterse de, bilim insanları gelecekteki geliştirmelerde daha fazla katmanın eklenebileceğini öne sürmüşlerdir. Bu durum, antik Mısır’daki piramitlerin inşası sırasında kullanılan tekniklere benzer bir mantıkla çalışmaktadır; her katman, yapının genel sağlamlığını ve karmaşıklığını artırmaktadır. Piramitler gibi, bu yeni çip teknolojisi de zaman içinde daha da gelişerek daha büyük ve daha güçlü sistemlerin temelini oluşturabilir.
Bao Lam, Yung Man Yu, Hyunjun Nam, Hsu-Chih Ni, Shomik Chatterjee, Shaloo Rakheja, Jian-Min Zuo, Qing Cao. Monolithic three-dimensional integration of silicon transistors. Nature, 2026; DOI: 10.1038/s41586-026-10496-6
