Bir zamanlar, bilgiyi taşıyan tek gerçek aracı elektron olmalıydı. İnsanlığın ilk transistöründen günümüzün yarıiletken fabrikalarına kadar her şeyin omurgası, negatif yükün kristal kafes içindeki dansıydı. Ancak bir noktada — ve bu nokta, teknolojinin sınırlarının çok net çizildiği yerdi — elektronun kendisi, kendi ağırlığı altında ezilmeye başladı. Çünkü ışık hızına yaklaşan veri akışlarını, yavaş ve sürtünmeli bir parçacığın omuzlarında taşımaya çalışmak, okyanusun ortasında tek bir kova suyuk ile kıyıya ulaşmaya benzer: mümkün ama çaresizce. İşte tam bu an geldiğinde, mimarlar en cesur fikirlerinden birine yöneldiler: Neden elektronik sinyalleri taşıdığımız yolları, aslında doğası gereği ışık hızında ilerleyen fotonların (ışık parçacıklarının) yoluna çevirmeyi denemedik? Bu sorunun cevabı, silikon fotonik adını alan bir devrimin kapısını çaldı.
## Bakırın İki Bin Yılı: RC Gecikmesi ve Cilt Etkisinin Hikayesi
Elektrikli bağlantılar — özellikle veri merkezlerindeki o ince bakır hatlar — yüzyıllık tecrübenin ürünüdür, ama aynı zamanda fizik yasalarının bize dayattığı bir tavanın altındadır. Bir bakır tel üzerinden ilerleyen sinyal, aslında iki düşmanla savaşır: direnç ve kapasitans. Bu ikisinin çarpımı, mühendislikte ürkütücü bir şekilde bilinen RC gecikmesidir ve şunu söyler: bir uçtan diğer uca ulaşan sinyalin gecikmesi, hattın uzunluğunun kareyle orantılıdır. Yani bağlantıyı iki katına çıkarırsanız, gecikme dört kata çıkar; on katına çıkarırsanız, yüz kata. Bu ikinci dereceden büyüme, veri merkezlerinin ölçeklenmesini yavaşça boğan bir kemerkese dönüştü.
İşin içine frekans girdiğinde ise durum daha da dramatik hale gelir. Modern işlemciler ve optik modüller artık gigahertz hatta terahertz sınırlarında çalışır. Bu kadar yüksek frekansta, akım telin tamamını değil, yalnızca en dış katmanını — “cildi” — kullanır. Buna cilt etkisi denir. Elektrik yükü, iletkenin derinliklerine inmek yerine yüzeyde bir kabukta dolaşmak zorunda kalır ve bu da etkin direnci dramatik biçimde yükseltir. Sonuç şudur: veri arttıkça bakır hatlar hem yavaşlar hem de ısınır; enerji tüketimi ise veriyi taşımak için değil, onu ısı olarak atmak için harcanır. Bu paradoks, büyük veri merkezlerinin elektrik faturalarının aslında işlemcilerin değil, bağlantıların hesabını yaptığı o çarpıcı gerçeğin temelinde yatar.

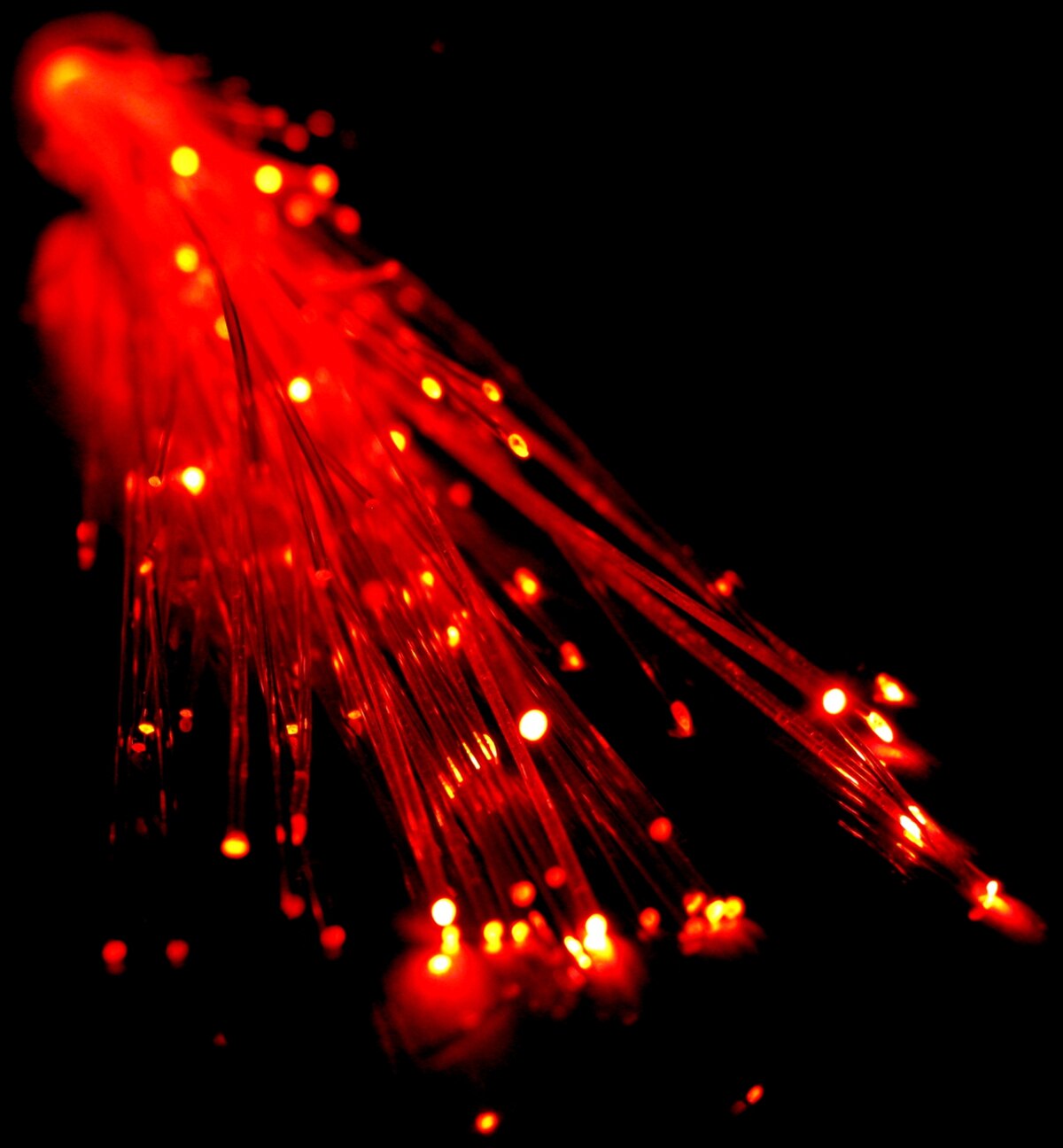

## Işığın Silisyumda Dansı: Dalga Kılavuzları ve Mikroring Rezonatörleri

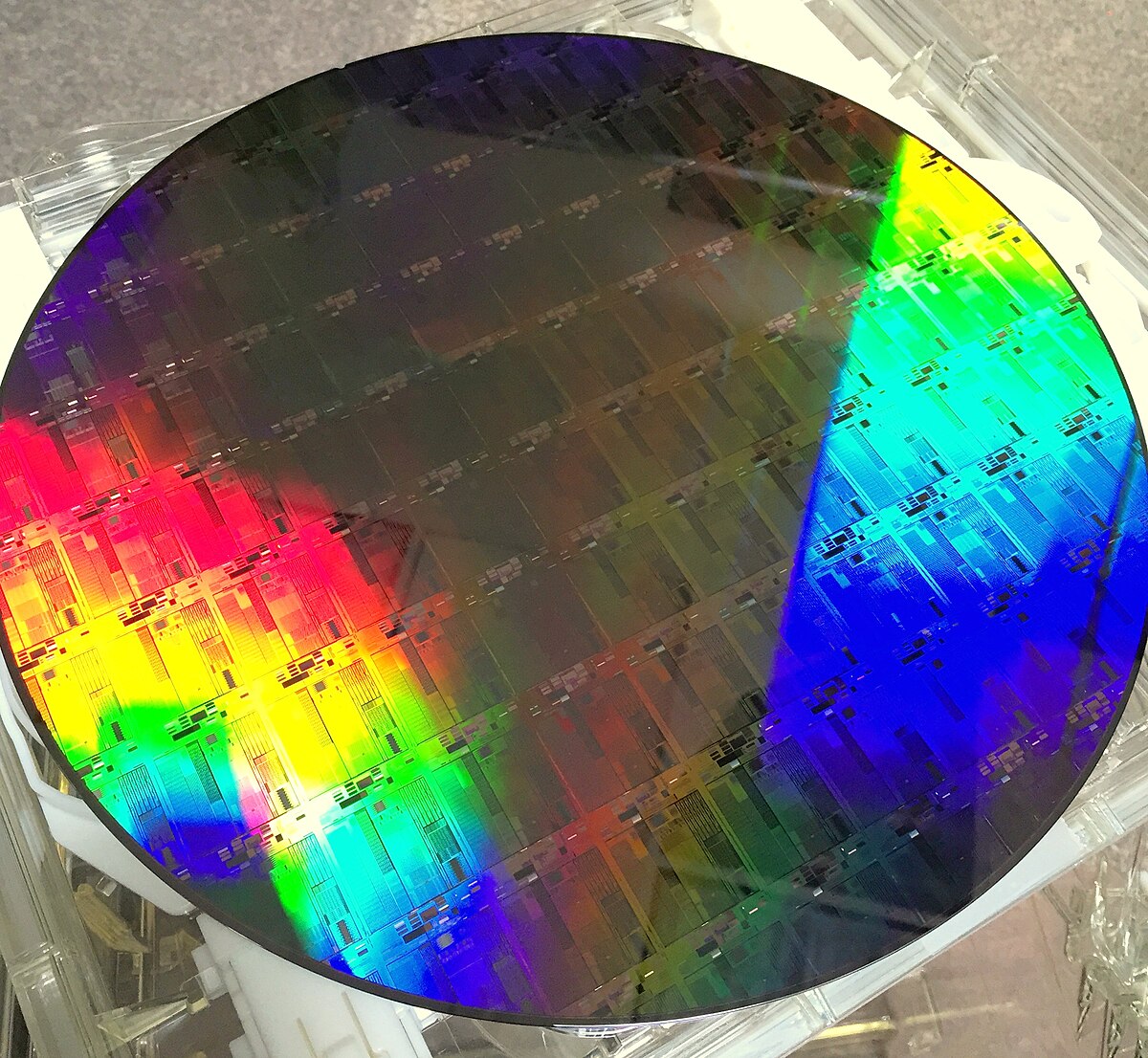

Silikon fotonik, bu çıkmazdan çıkış yolu olarak düşünüldü ama çözüm basit değildi. Nihayetinde ışığı taşıyabilmek için onu bir yere hapsedmek gerekiyordu — çünkü fotonlar, elektronların aksine doğal olarak yayılırlar ve serbest bırakıldıkları anda dağılırlar. İşte bu noktada silikon devreye girdi. Silisyum, hem mükemmel bir yarıiletken hem de optik açıdan şaşırtıcı derecede iyi bir ışık kılavuzu malzemesidir; çünkü silisyum kendisi görünür ışığı geçirmez ama belirli dalga boylarında — özellikle telekomünikasyon için kritik olan 1550 nanometre civarındaki kızılötesi bölgede — ışığı dalgakıran gibi kullanarak içine hapsedebilir.
Bu ışık tutsanları, silikon dalga kılavuzları (silicon waveguides) adını alır. Çok ince bir silisyum şeridi, altta daha kalın bir sarf katmanı ve üstünde bir kaplama ile inşa edilir; böylece ışık, bu dar kanalda saçılmadan kilometrelerce yol alabilir. Mimarların en zarif aleti ise mikroring rezonatörlerdir — milimetrik çapında, ışığı içine saran ince silisyum halkaları. Bir dalga boyu bu halkaya girdiğinde, halka içinde rezonansla tıklır ve yutulur; diğerleri ise geçip gider. Bu hassas optik filtreler, çoklu dalga boyundan (WDM) oluşan veri kanallarını birbirinden ayırmak için kullanılır ve tek bir çip üzerinde onlarca, hatta yüzlerce kanalın aynı anda yönetilmesini sağlar.
## Sinyali Işığa Dönüştüren Sanat: Lazerler ve Modülatörler
Işık yolu hazır olsa da, ona veri yüklemek için iki temel bileşene ihtiyaç vardır: ışığı üreten bir kaynak ve ışığın durumunu değiştiren bir modülatör. Geleneksel optik sistemlerde bu görevleri ayrı cihazlar yerine getirirdi; silikon fotonikte ise bunlar çip içine entegre edilmeye çalışıldı. Entegre lazerler, silisyumun kendisi ışık vermese de, içine dop edilmiş veya çipi dışarıdan pompalanan bir diyotla beslenen yapılarla üretilebilir — böylece foton kaynağı da artık optik çipin parçası haline gelir.
Gerçek sanatsal efor ise modülatörde gizlidir. Veriyi ışığa aktarmak için en yaygın yöntem, Mach-Zehnder modülatörüdür (MZM). Işık iki koldan geçerken bir kolundaki elektrik sinyali ile etkileşime girer ve bu etkileşim, ışığın fazını veya yoğunluğunu veri desenine göre değiştirir. Birleşen iki dalga, girişimin sonucu olarak “1” ve “0” bilgilerini oluşturur — böylece elektronun yerine foton, aynı ikili dili konuşmaya başlar. Bu modülasyon, çip üzerinde mikrometrik ölçeklerde gerçekleşir ve ışığın saniyede trilyonlarca kez durum değiştirerek veri taşımaya başlamasını sağlar.
## Ortak Paketlenmiş Optik: Işığın İşlemcinin Kalbine Yaklaşması

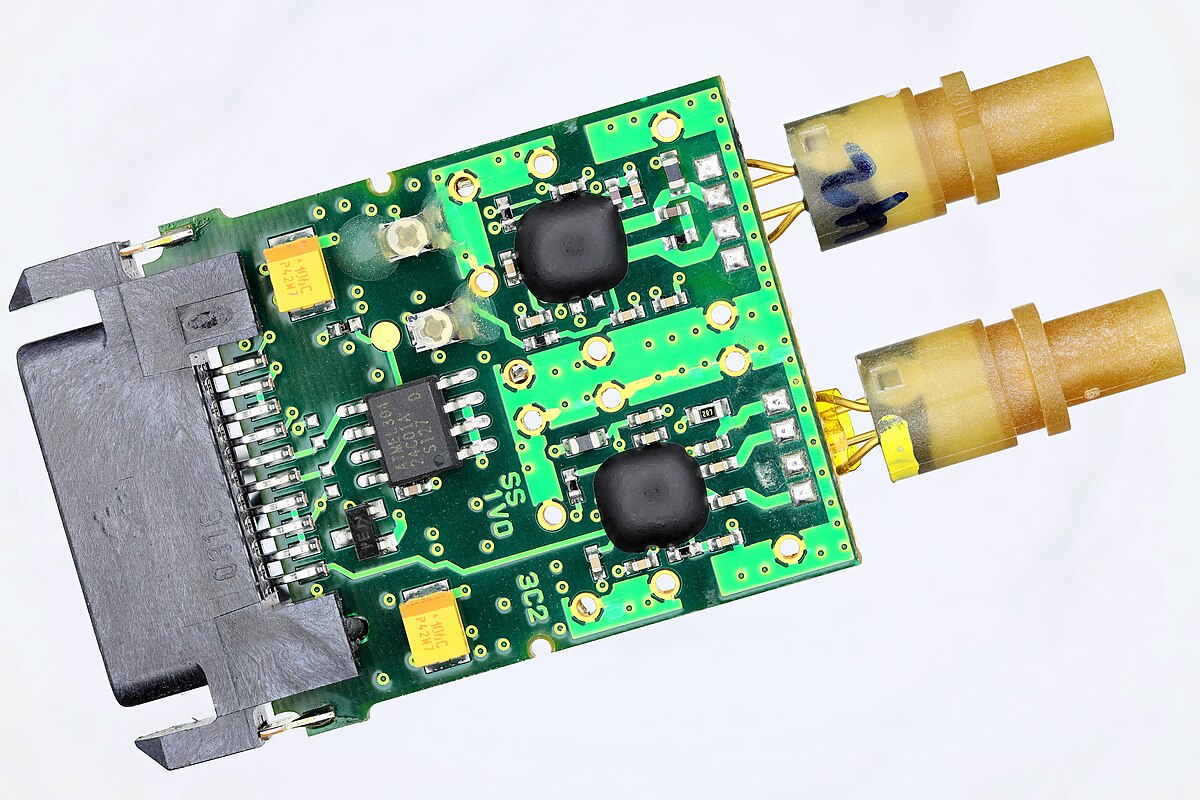

Geleneğe göre optik iletişim, işlemciyle fiziksel olarak birleşmemişti; aralarında mesafe vardı ve bu mesafe, enerji tüketimini artıran her adımın kaynağıydı. Bu geleneksel yapıda, optik modüller (takılabilir transceiver’lar) kart kenarına yerleştirilirdi — yani işlemciyle en yakın noktada bile onlarca milimetrik bir aralıkta dururlardı. O kadar küçük bir mesafe bile, ışık iletimi için ekstra bir fiber arayüzü gerektirir ve bu arayüz her bitin yolculuğunda ciddi enerji kaybına yol açar.
İşte Ortak Paketlenmiş Optik (Co-Packaged Optics — CPO) devrimi tam da bu mesafeyi yok etmeyi amaçlar. Fikir, optik bileşenlerin kart kenarındaki takılabilir modüllerden kurtularak doğrudan işlemcinin alt tabakasındadır (substrate) yerleştirilmesidir. Yani foton üreten ve modüle eden bileşenler artık işlemciyle neredeyse aynı düzlemde, hatta aynı paket içinde bulunur. Bu yaklaşımın etkisi muazzamdır: ışık iletimi için gereken mesafe minimuma indirgenir, fiber arayüzündeki o enerji kaynağı ortadan kalkar ve her bitin harcadığı enerji piko-joule seviyelerine — yani bir trilyonda bir joule — düşer. Geleneksel takılabilir optik modüller genellikle nano-joule/bit seviyesinde tüketirken, CPO bu rakamları üç sıfır geride bırakmayı hedefler.
## Dev Switchler: 51.2 ve 102.4 Tbps’in İnşa Edilmesi
Bu mimarinin olgunluğunun kanıtı, veri merkezlerinin omurgasını oluşturan devasa optik switch çipleridir. Geleneksel yaklaşımda bu switch fonksiyonunu karşılamak için birden fazla takılabilir modül ve karmaşık fiber ağları gerekiyordu; her biri ciddi enerji maliyetiyle birlikte. CPO yaklaşımı ise tüm optik fonksiyonları tek bir entegre çip üzerine taşıyarak bu devasa veri yönlendirme görevini yeniden tanımladı.
Bu alanda IEEE Journal of Selected Topics in Quantum Electronics ve IEEE Micro gibi dergilerde paylaşılan çalışmalar, 51.2 Tbps seviyesinde çalışan switch çiplerinin nasıl tasarlandığını ve ardından gelen nesilde 102.4 Tbps’a ulaşılmasını gösterdi. Bu rakamların ardındaki gerçek bir mucize değil, sistematik mühendisliktir: onlarca optik kanalı tek bir yonga üzerinde birleştirmek, ısıyı dağıtmak, sinyalleri senkronize etmek ve tüm bunları piko-joule verimliliğinde sürdürmek. Intel’in geliştirdiği çip seviyesinde optik switch örnekleri, 102.4 Tbps kapasitesine ulaşırken yaklaşık 65 watt civarında bir güç tüketimini gösterdi — bu da geleneksel modül tabanlı tasarımlara kıyasla dramatik bir verimlilik kazancı anlamına geliyordu.
## Isının Savaşı ve Geleceğin Yolu
CPO’nın getirdiği en büyük zorluklardan biri, ısıdır. Fotonları üretmek ve yönlendirmek de enerji gerektirir; bu enerji de nihayetinde ısınınadır ve artık işlemcinin hemen dibinde birikir. Geleneksel modüllerde bu ısı pakete dağıtılabilirdi ama CPO’da o ısı, en hassas
