Merhaba genç kaşif ve teknoloji meraklısı dostum! Bugün seninle elektrik dünyasının en temel ve büyüleyici araçlarından birini keşfedeceğiz: Wheatstone Köprüsü. Elektrik devrelerinin gizemli dünyasında, görünmez dirençleri ölçmek için kullanılan bu dahi tasarım, sadece bir devre değil, aynı zamanda mühendislik zekasının harika bir örneğidir.
Wheatstone Köprüsü, temel olarak bilinmeyen bir elektrik direncini çok yüksek hassasiyetle ölçmek için kullanılan özel bir devre düzenidir. Bir devrenin iki kolu arasında denge kurularak çalışır ve bu dengenin sağlandığı noktada, karmaşık hesaplamalara gerek kalmadan direnç değerini bulmamıza olanak tanır. Basit bir voltaj bölücüye kıyasla çok daha hassas sonuçlar veren bu sistem, aslında eski bir ölçüm aracı olan potansiyometrenin çalışma prensibine benzer bir mantıkla işler.
Bu devrenin temel amacı, direnç değerindeki en küçük değişimleri bile fark edebilmektir. Çünkü bazı durumlarda, çok küçük bir direnç değişimi büyük fiziksel etkiler yaratabilir ve bu tür durumları tespit etmek için Wheatstone Köprüsü gibi hassas araçlara ihtiyaç duyar.
Tarihsel Süreç ve Keşifler
Wheatstone Köprüsü’nün hikayesi, 19. yüzyılın başlarında, elektriğin henüz yeni keşfedilmeye başlandığı heyecan verici bir dönemde başlar. Bu devrenin ilk tohumları 1833 yılında Samuel Hunter Christie (bazen “Christy” olarak da anılır) tarafından atılmıştır. Christie, bu devreyi ilk kez tasarlayan kişidir.
Ancak bu tasarımın gerçek birer yıldız gibi parlamasını ve dünya çapında yaygınlaşmasını sağlayan kişi Sir Charles Wheatstone olmuştur. Wheatstone, 1843 yılında bu devreyi geliştirmiş ve popüler hale getirmiştir. İlginç bir bilgi: Bu devrenin ilk kullanım alanlarından biri sadece elektrik ölçümü değil, aynı zamanda toprak analizi ve karşılaştırmasıydı. Yani bugün kullandığımız karmaşık elektronik sistemlerin temelleri, aslında toprağın yapısını anlamak için atılmıştı.
Önemli Bilim İnsanları ve Kilit Figürler
Bu alanın gelişimine damga vuran isimleri incelediğimizde, bilim dünyasının ne kadar güçlü iş birlikleri üzerine kurulu olduğunu görebiliriz:
- Samuel Hunter Christie: Devrenin ilk tasarımcısı ve temel prensiplerini ortaya koyan öncü isimdir.
- Sir Charles Wheatstone: Devreyi mükemmelleştiren, literatüre kazandıran ve modern ölçüm tekniklerinin temellerini atan büyük bilim insanıdır.
- James Clerk Maxwell: 1865 yılında Wheatstone Köprüsü’nün kavramını alternatif akım (AC) ölçümleri için genişleten dahi fizikçidir.
- Alan Blumlein: 1928 yılında bu devreyi daha da geliştirerek “Blumlein Köprüsü” adını verdiğimiz gelişmiş bir yapıya dönüştüren isimdir.
Detaylı Türleri ve Sınıflandırma
Wheatstone Köprüsü, temel bir yapı olmakla birlikte, farklı ihtiyaçlara göre çeşitli modifikasyonlara uğramış ve farklı “alt dallara” ayrılmıştır. Her biri belirli bir tür direnci veya fiziksel özelliği ölçmek için özelleşmiştir:
- Temel Wheatstone Köprüsü: En temel formdur. İki kol arasındaki dengeyi kullanarak bilinmeyen direncini (Rx) bulur. Eğer sistem dengedeyse, akım bir galvanometre üzerinden geçmez ve direnç oranları birbirine eşit olur.
- Kelvin Köprüsü: Özellikle çok düşük dirençleri ölçmek için tasarlanmış bir modifikasyondur. Standart bir Wheatstone köprüsünün düşük dirençli durumlar için optimize edilmiş halidir.
- Carey Foster Köprüsü: Yine küçük dirençlerin hassas ölçümü için kullanılan özel bir varyasyondur.
- Maxwell Köprüsü ve Wien Köprüsü: Bu iki yapı, reaktif bileşenleri (kapasitans ve indüktans gibi) ölçmek için kullanılır.
- Anderson Köprüsü: Maxwell köprüsünün gelişmiş bir formu olup, devrenin kendi öz-indüktansını ölçmek için tasarlanmıştır.
Bu çeşitlilik, mühendislerin her türlü fiziksel durumu (sıcaklık, basınç, kuvvet vb.) dolaylı yoldan ölçebilmelerini sağlar. Örneğin, bir metalin sıcaklığı değiştikçe direnci değişir; Wheatstone Köprüsü bu değişimi tespit ederek bize sıcaklık bilgisini verir.

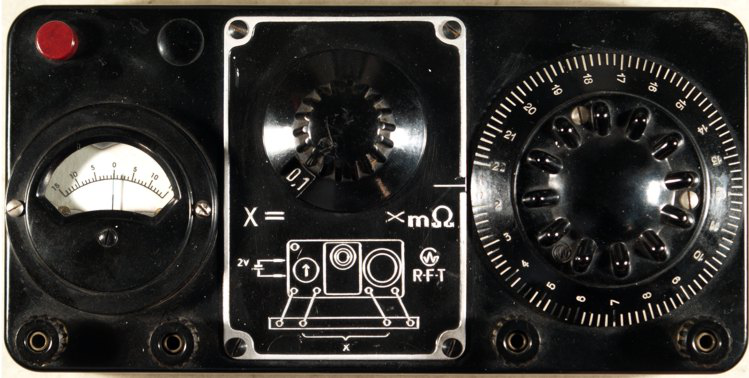

Özellikle çok düşük dirençlerin ölçüldüğü durumlarda kullanılan Kelvin Köprüsü, modern elektroniğin vazgeçilmezlerinden biridir.
Günümüzdeki Önemi ve Geleceği
Wheatstone Köprüsü bugün sadece laboratuvarlarda tozlu birer kavram değil, modern teknolojinin içinde yaşayan canlı bir sistemdir. “Fark ölçümü” prensibine dayanması, onu hata payını minimize eden mükemmel bir araç yapar. Bu prensip; kapasitans, indüktans ve empedans gibi kritik değerlerin ölçülmesinde hala temel taşlardan biridir.
Günümüzde bu devrenin en yaygın uygulama alanlarından biri gerinimli ölçerler (strain gauges) ve direnç termometreleridir. Örneğin, bir köprünün üzerindeki yükü veya bir uçak kanadındaki esnemeyi ölçmek için kullanılan sensörler, aslında Wheatstone Köprüsü prensibiyle çalışır. Ayrıca, patlayıcı gazların tespitinde kullanılan “patlayıcı ölçerler” (explosimeters) gibi kritik güvenlik cihazlarında da bu mantık kullanılır.
Gelecekte, mikroçiplerin küçüldüğü ve sensör teknolojilerinin çok daha hassas hale geldiği bir dünyada, Wheatstone Köprüsü’nün temelindeki “dengeleme” mantığı hala geçerliliğini koruyacaktır. Çünkü doğadaki değişimleri en küçük ayrıntısına kadar yakalamak için denge prensibi, her zaman en güvenilir yollardan biridir.
Özetle; ister toprağı analiz eden 19. yüzyıl araştırmacıları olsun, ister bugün uzay araçlarındaki sensörleri geliştiren mühendisler; hepsi aslında Wheatstone Köprüsü’nün sunduğu o muazzam hassasiyet ve denge sanatını kullanmaktadır.
