Nanobantı Analizinde Yüzey Pürüzlülüğü Yanıltıcı Sinyallere Neden Oluyor, Yeni Çalışma Gösteriyor

KAIST araştırmacıları, uzmanların uzun zamandır iyon hareketini gösterdiği düşünülen bir sinyalin aslında genellikle yüzeydeki pürüzlülükten kaynaklanan bir optik yanılsama olduğunu keşfetti.

Tipik olarak, uzmanlar Electrochemical Strain Microscopy (ESM) gibi atomik problar kullanarak batarya malzemeleri içindeki iyon akışını haritalandırır. Ancak, çıkıntılar ve mikroskobik düzensizlikler, probun temasını değiştirerek, hareket eden iyonlara benzeyen yanıltıcı sinyaller oluşturur.

Profesör Seungbum Hong liderliğindeki bu yeni çalışma, Profesör Jong Min Yuk ve Nam-Soon Choi’nin de katılımıyla yürütüldü ve yıllardır kullanılan temel verilere ilişkin önemli soruları gündeme getiriyor.

Çalışma, ESM’nin genellikle yüzeydeki basit pürüzlülükleri aktif iyon hareketi olarak yanlış yorumladığını gösteriyor. Araştırmacılar, Cooling Cross-section Polisher (CCP) kullanarak bu yanıltıcı sinyalleri ortadan kaldırdı ve böylece yeni nesil batarya malzemelerinin analizinde güvenilir bir temel oluşturdu.

Profesör Hong, “Bu araştırma, yüzey yüksekliğindeki değişikliklerin nanobantı malzeme analizi sonuçlarını nasıl etkilediğini açıkça gösteriyor” dedi. “Bulgularımızın, bataryalar içindeki iyon hareketini daha doğru bir şekilde takip etmeyi mümkün kılacağını ve yeni nesil batarya malzemelerinin çalışma prensiplerinin anlaşılmasına katkıda bulunarak daha iyi malzemelerin tasarlanmasına yardımcı olacağını umuyoruz.”

Yüzey Pürüzlülüğü Yanılgısı

Üst düzey batarya uzmanlarının nasıl aldatıldığına dair daha fazla bilgi edinmek için, ESM’nin nasıl çalıştığına bakmak gerekir.

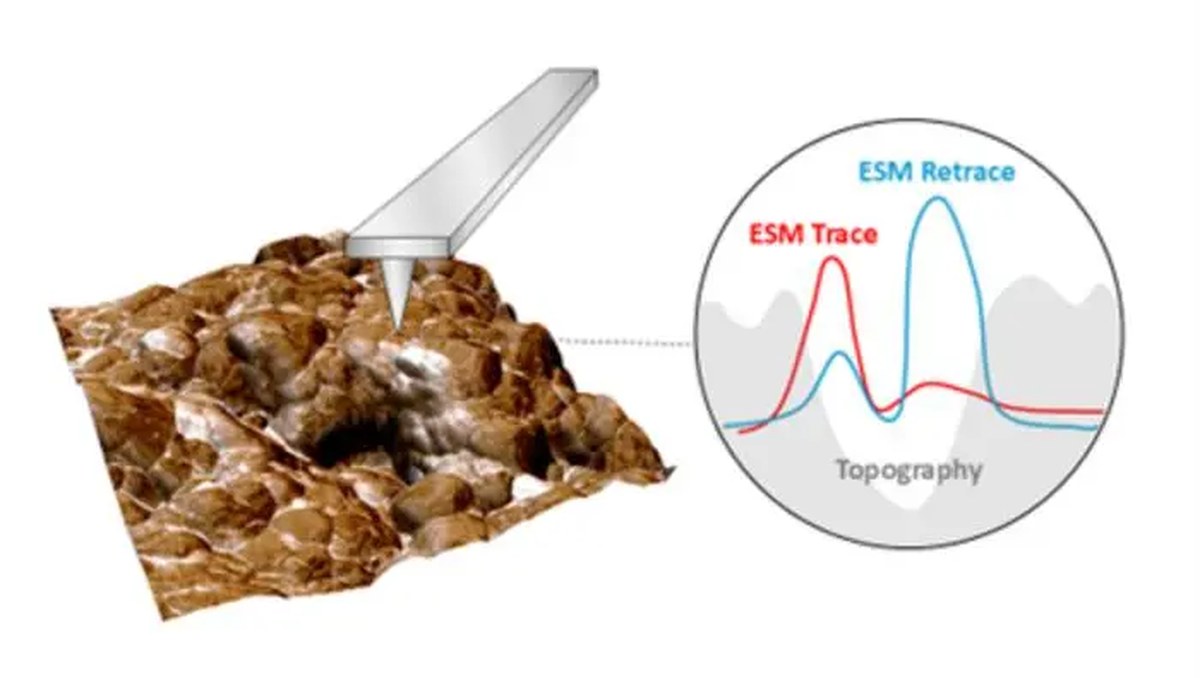

ESM, iyonların hareketini, ultra ince, iğne şeklinde bir probu malzemenin yüzeyi üzerinde çalıştırarak takip eder. İyonlar göçtüğünde, altındaki malzeme hafifçe genişler veya büzülür. Mikroskop, bu nanobantı genleşmeleri okur ve fiziksel gerilimi iyon akışı görsel haritasına dönüştürür. Ancak, bu sistem kolayca yanıltılabilir.

Taramalı ucun pürüzlü bir yüzeyle karşılaştığında, prob ile örnek arasındaki mekanik temas değişir. Bu değişiklik, gerçek iyon taşınımına neredeyse aynı olan bir elektrik dalgalanmasına neden olur.

Yüzey yüksekliği varyasyonlarının yanlış okumalara yol açtığını kanıtlamak için, KAIST ekibi tek kristalli silisyona minik oluklar kazdı. Silikon iyonları iletemez; bu nedenle mikroskop tarafından algılanan herhangi bir sinyal, ölçüm hatalarının yüzey topografyasından kaynaklandığını gösterir.

Sonuç olarak, cihaz sanki Noel ağacı gibi ışıklandı. Yüzeydeki yükseklik değişiklikleri bile güçlü ESM sinyalleri üretti ve böylece yanlış verilerin havada belirebileceğini kanıtladı.

Gerçek grafit anotlarda ve sodyum katı elektrolitlerde yapılan testler de aynı hayalet sinyallerin gözlemlenmesine neden oldu, özellikle kristal sınırlarında bilinen “grain boundaries” adı verilen bölgelerde. Yüzeyler düzleştirildikten sonra bu güçlü okumalar kayboldu ve uzun zamandır hızlı iyon taşınımı sağlayan bölgelerin aslında malzemenin yüzeyindeki sadece mikroskobik çukurlar olduğu ortaya çıktı.

Ekip, pahalı yeni ekipmanlar geliştirmek yerine, inert argon iyonları kullanarak malzemenin yüzeyini düzleştirerek sorunu çözdü. Bu Cooling Cross-section Polisher (CCP) cihazı, örnekteki kimyasal yapıyı bozmadan mikroskobik tümsekleri giderir ve yanıltıcı sinyalleri ortadan kaldırır.

Yüzeyler düzleştirildikten sonra hayalet sinyaller kayboldu. Geriye, gerçek iyon taşınımı hakkında saf ve tartışmasız veriler kaldı.

Bu durum, uzun zamandır hızlı iyon yolları olarak kabul edilen bölgelerin aslında yüzeydeki yükseklik değişikliklerinden kaynaklanan ölçüm yanılgıları olduğunu ortaya çıkardı. Daha güvenli katı hal bataryalarının ve daha ucuz sodyum-iyon alternatiflerinin ticarileştirilmesi için, iyonların malzemeler içindeki hareketini doğru bir şekilde haritalandırmak çok önemlidir. Hatalı nanobantı verileri, hatalı malzeme tasarımına yol açar. Ayrıca, makine öğrenimi modelleri giderek daha fazla batarya ömrünü tahmin etmek için kullanıldığında, hatalı verilerle eğitmek kötü sonuçlara neden olur.

Bu çalışma, Small Methods dergisinde yayınlandı. Dergiye bağlantı
